Как прокладывать наружную канализацию: практическое руководство от чертежа до сдачи в эксплуатацию

Наружная канализация кажется простой вещью: выкопал траншею, уложил трубу и засыпал. На практике это больше похоже на пазл, где каждая деталь влияет на то, будет ли система работать десятилетиями или начнёт доставлять проблемы уже после первого морозного сезона. В этой статье я пройдусь по всем ключевым этапам — от планировки трассы до испытаний и приёма работ — и расскажу, на что действительно стоит обратить внимание, а по ссылке https://stivstroy.ru/ вы узнаете еще больше информации.

Материал написан для тех, кто планирует или контролирует работы своими силами, а также для небольших бригад. Никакой воды, только практичные советы и реальные нюансы, которые обычно оказываются решающими.

Почему важно правильно прокладывать наружную канализацию

Канализация — это не просто набор труб под землёй. Это сложная система, в которой важны уклоны, герметичность, прочность и качество уплотнения. Ошибки проявляются медленно: осадки вокруг дома, пробки из мусора, промерзание или просадки грунта вылезут наружу в самый неподходящий момент, когда уже пройдёт гарантийный срок или когда зима за окном.

Правильная прокладка экономит деньги и время в долгосрочной перспективе. Стоимость качественных материалов и аккуратной укладки окупается отсутствием аварий, чисток и переделок. Даже если у вас нет пломб на цементные кольца — внимание к деталям даст больше пользы, чем попытка сэкономить на первом этапе.

Планирование и подготовка

Начинайте с топографической съёмки и проверки существующих коммуникаций. Хороший план трассы учитывает рельеф, деревья, подъезды техники и места возможного затопления. Перед копкой нужны разрешения и актуальные схемы инженерных сетей.

Перед боем в землю определите глубину заложения трассы, уклоны и места установки смотровых колодцев. Уточните местную глубину промерзания грунта и проектную отметку сточных вод от дома. Эти параметры определяют, будет ли труба идти глубоко или потребуются утепление и специальные защиты.

Типичные шаги планирования:

• Съёмка и нанесение трассы на план.
• Проверка подземных сетей и получение разрешений.
• Выбор материала труб и диаметров с учётом нагрузки.
• Определение уклонов и мест установки колодцев.
• Расчёт объёмов земляных работ и материалов для обратной засыпки.

Не пренебрегайте сметой и планом логистики техники. Непродуманная подача материалов и отходов перерастёт в задержки и переплату.

Сравнение материалов труб

Выбор материала критичен. Ниже таблица с кратким сравнением популярных вариантов для наружной канализации.

Выбор зависит от нагрузки, глубины, бюджета и доступности специалистов. Для частных домов часто используют ПВХ 110 мм для внутренней разводки и ПВХ/HDPE 160-200 мм для наружной магистрали.

Траншея и основание

Траншея — это фундамент для будущей сети. Её ширина должна позволять удобную укладку трубы и уплотнение подсыпки по бокам. Общая практика — ширина от 30 до 60 см для мелких сетей, больше для крупных диаметров и бетонных изделий.

Дно траншеи выравнивают и устраивают подсыпку из песка или дроблёного щебня. Толщина подушки зависит от типа грунта и диаметра трубы, но обычно это 10–20 см уплотнённого песка и ещё слой под трубы для их поддержки. Важно удалить острые камни и глинистые комки, они повреждают пластик и мешают уплотнению.

Обязательно продумайте укрепление стенок и безопасность работ. В глубоких траншеях потребуются раскрепления или щиты, а доступ для техники — подъезды для экскаватора и вывоза грунта.

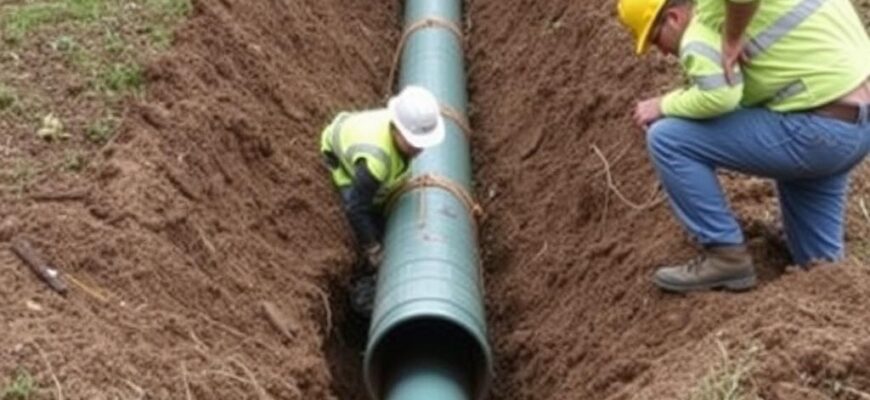

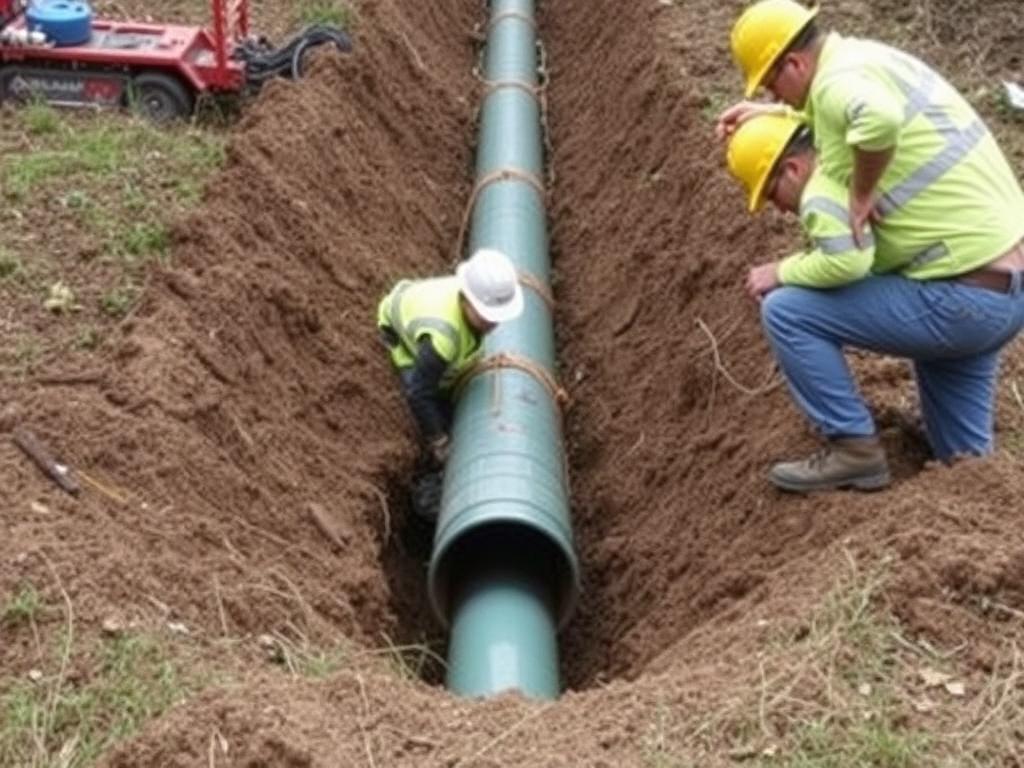

Монтаж труб и фитингов

Монтаж начинается с развёртывания материала и проверки комплектности. Трубы нужно укладывать по направлению течения стоков, контролируя уклон уровнем или лазером. Малые отклонения при укладке приводят к «карманам» и застойным зонам, в которых собирается мусор.

Тип соединения зависит от материала: ПВХ чаще соединяют с помощью раструбных соединений с уплотнительными кольцами; HDPE сваривают встык или используют электросварочные муфты; бетонные изделия собирают на резиновые уплотнители или цементные растворы для монолитности. После соединения обязательно проверить плотность и положение трубы по длине.

Обратная засыпка выполняется слоями 20–30 см с послойным уплотнением. Первые 30–50 см вокруг трубы формируют из мягкого материала — песок или мелкий щебень — чтобы не повредить трубу. Верхние слои можно засыпать вынутым грунтом с послойной трамбовкой.

Колодцы, ревизионные и смотровые установки

Колодцы ставят на поворотах, пересечениях и через заданные интервалы для осмотра и прочистки. Расстояние между смотровыми камерами зависит от диаметра трубы и условий эксплуатации, но обычно это 20–50 метров. Чем более загружена трасса, тем ближе ставят ревизии.

Колодцы делают из заводских ж/б колец или из готовых пластиковых модулей. Главное — обеспечить герметизацию и удобный доступ. Дно колодца формируют так, чтобы вода беспрепятственно стекала в следующую трубу. При установке важно выдержать инвертные отметки и аккуратно объединить устройство колодца с основной трассой.

Подключение к дому и к центральной сети

Подвод к дому обычно выполняется от ближайшей магистрали через участок с инспекционной камерой около стен. Очень важно правильно выставить инвертные отметки: входная труба дома должна быть выше по отношению к магистрали на величину, гарантирующую самотёк.

При подключении к центральной сети согласуйте место врезки и тип стыка с сетевой организацией. Часто сети требуют сварку или установку специализированных адаптеров для обеспечения герметичности и прочности соединения.

Испытания и приёмка

Перед окончательной засыпкой каждой части трассы проводят испытания герметичности и работоспособности. Для гравитационных труб это может быть вода: заполняют участок, отмечают падение уровня за установленное время и проверяют отсутствие подтёков. Для напорных линий используют гидравлические испытания с контролируемым давлением.

Дополнительно делается CCTV-инспекция — видеокамера проходит по трубе и фиксирует трещины, смещения и посторонние предметы. Это эффективный способ найти дефекты ещё до того, как их закроет грунт.

Контрольный чек-лист приёмки:

• Соответствие уклонов проектным отметкам.
• Плотность всех соединений и манжет.
• Качество подушки и уплотнения вокруг трубы.
• Наличие ревизионных колодцев в проектных местах.
• Пройденные испытания и протоколы CCTV.

Инструменты и материалы, которые пригодятся

Список простой, но полный. Наличие правильных инструментов экономит время и защищает трубу от ошибок.

• Экскаватор или мини-погрузчик для траншей.
• Ручные инструменты: лом, лопата, резак для труб, киянка.
• Уровень или лазерный нивелир для выставления уклонов.
• Виброплита или ручная трамбовка для уплотнения.
• Сварочный аппарат для HDPE или клеевые составы и уплотнители для ПВХ.
• Камера для видеодиагностики (CCTV) для контроля качества.

Примерная последовательность работ

Чёткий порядок снижает вероятность переделок. Следуйте алгоритму, и вы не пропустите важный шаг.

1. Съёмка и оформление разрешений.
2. Маркировка трассы и раскопка траншей.
3. Подготовка подушки и нивелировка.
4. Укладка труб и соединений, контроль уклонов.
5. Установка колодцев и ревизий.
6. Первичное заполнение водой и тестирование.
7. Обратная засыпка слоями и уплотнение.
8. Финальные испытания и сдача работы.

Эксплуатация и обслуживание

Правильная эксплуатация продлевает срок службы. Регулярная проверка ревизионных колодцев, очистка от ила и мусора, контроль за растительностью рядом с трассой — простые меры, которые экономят на авариях.

Особое внимание отдайте жировым и волокнистым отложениям. Для домов с сильной жировой нагрузкой нужен жироуловитель перед входом в общую трубу. Если канализация проходит через корнеплодные зоны или рядом с деревьями, стоит предусмотреть корневой барьер или выбирать трубы с большей прочностью.

Типичные ошибки и как их избежать

Вот вещи, которые чаще всего приводят к проблемам, и способы их предотвращения.

• Недостаточный уклон — тщательно проверяйте нивелиром и не полагайтесь на «на глаз».
• Плохая подушка — уберите острые камни и используйте мягкий песок в зоне трубы.
• Смешивание несовместимых материалов без адаптера — всегда применяйте переходники и уплотнения.
• Отсутствие испытаний до засыпки — тестируйте участки сразу, это дешевле, чем вырывать их заново.
• Игнорирование глубины промерзания — либо закладывайте глубже, либо утепляйте трассу.

Заключение

Прокладка наружной канализации — это не только техническая операция, но и проактивное управление рисками. Чем тщательнее подготовка и контроль качества на каждом этапе, тем меньше вероятности, что система начнёт приносить проблемы. Планируйте, выбирайте материал под реальные условия, тестируйте и не экономьте на ключевых деталях вроде уплотнений и подушки.

Если у вас есть готовый проект или конкретная трасса, пройдитесь по чек-листу из этой статьи и сопоставьте пункты. Это поможет увидеть слабые места заранее и избежать неприятных сюрпризов в процессе эксплуатации.
